ИК.АСУК-НПЛ

Автоматизированная система управления качеством продукции непрерывных производственных линий

Система управления качеством

Точные измерения и стабильное управление параметрами продукции
  • Поддержка широкого спектра материалов – бумага, картон, плёнка, фольга, прокат, нетканые материалы и др.

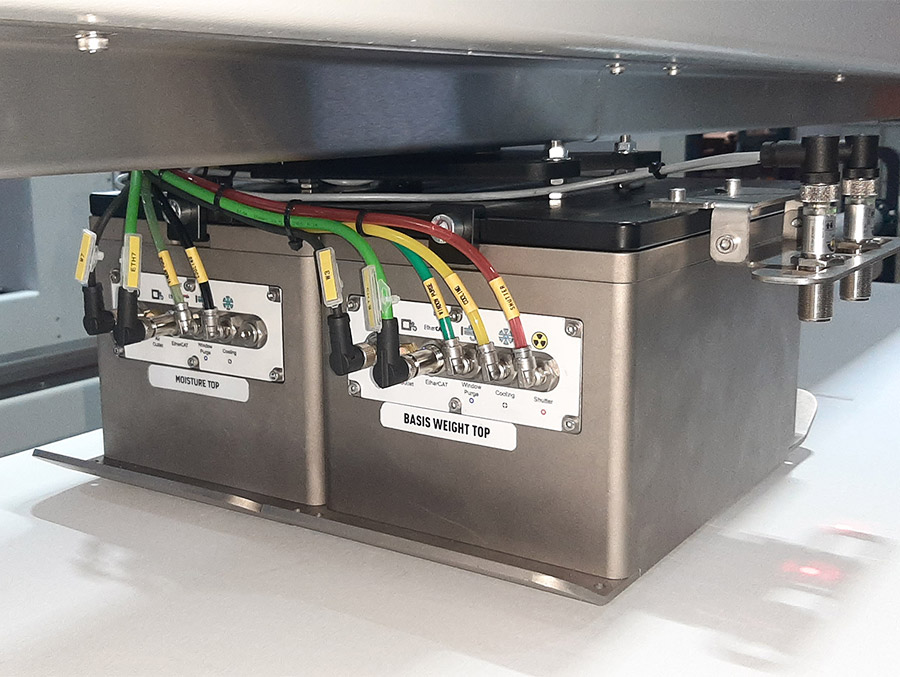

  • Собственные высокоточные датчики базового веса, влажности, толщины и состава
  • Измерения и управление параметрами продукции в реальном времени
  • Снижение брака и затрат на сырьё
  • Интеграция в существующую АСУ/ERP/DCS по промышленным протоколам
  • Удобный операторский интерфейс и автоматическая генерация отчётов
  • Часть единой платформы ПТК «ИНКОНТ».
  • Измерение в режиме реального времени высокоточных профилей качественных параметров готовой продукции в машинном MD и поперечном CD направлениях.
  • Визуализация результатов измерений на операторском интерфейсе.
  • Автоматическое управление измеряемыми параметрами в машинном MD и поперечном CD направлениях.
  • Предоставление отчетов по качеству готовый продукции и производительности поточной линии.
  • Обеспечение необходимого информационного обмена со смежными и подчиненными подсистемами.

Работает с различными материалами

Бумага и картон

  • Офисная бумага
  • Полиграфические сорта
  • Бумага для цветной печати
  • Тарный картон
  • Потребительский картон

Фольга и листовой прокат

  • Алюминий
  • Медь
  • Сталь
  • Гальванизированная сталь

Пластиковая пленка

  • Литая пленка
  • БОПП-плёнка
  • Термопластичный олефин
  • Линии покрытия
  • Экструзионные линии
 Нетканые материалы

  • Спанбонд
  • Спанлейс
  • Айрлайд
  • Кардид
  • Мельтблаун
  • Гибридные
  • Ветлейд
  • SMS

Целлюлоза

  • Все типы целлюлозы

Текстиль

  • Искусственная замша
  • Искусственная кожа
  • Композитная ткань
  • Тканые материалы

Основные физические измерения

Система ИК.АСУК-НПЛ оснащена широким набором датчиков — от инфракрасных и ультразвуковых до лазерных и рентгеновских, что позволяет контролировать широкий спектр характеристик материала в реальном времени.

Физический принцип

Измерение
Изотопный Kr85 Базовый вес
Инфракрасный на просвет Влажность
Инфракрасный на отражение Влажность / Толщина покрытия
Микроволновой Влажность
Рентген X-Ray Неорганическая составляющая
Лазер Толщина
Ультразвук Общая толщина

Преимущества

Мгновенный контроль качества

Снижение брака и экономия сырья за счёт точных измерений в реальном времени.

Различные датчики измерения

Контроль веса, толщины, влажности и состава — система легко конфигурируется под нужные параметры.

Различные материалы

Бумага, картон, плёнка, фольга, прокат, нетканые материалы, кожа и др.

Адаптация под условия заказчика

Подбор нужных датчиков и устойчивость к внешним помехам и среде.

Интеграция в существующую инфраструктуру

Совместимость с АСУТП, ERP, DCS — внедрение без остановки процессов.

Полная цифровая прозрачность

Хранение, визуализация, экспорт и удалённый доступ к данным.

Удобный операторский интерфейс

Интуитивная HMI для контроля, анализа и управления процессами

Экранные формы представляют:

  • Графики быстрых и медленных трендов
  • Cтраницы профилей
  • Cтраница рецептов
  • Cтраница расширенного обслуживания
  • Cтраница управления
  • Cтраница отчетов о тамбурах
  • Cтраницы журналов тревог и событий.

Исторические данные хранятся в цифровом виде в базе данных Postgre SQL

Отчеты о результатах измерений состоят из подробных данных сканирования для всех параметров измерений, а также графических изображений. Их можно экспортировать в форматы Excel и pdf.

При одиночной установке ИК.АСУК-НПЛ, операторская станция может взаимодействовать с другими подсистемами через OPC link.

Система может быть подключена к заводской сети и распределенной системе управления DCS через ProfiNet, EtherNet IP или аналогичные промышленные протоколы. При необходимости организуется удаленный доступ к HMI с любого цифрового устройства.

Запросите презентацию

Оставьте ваш контакт — мы свяжемся с вами и предложим оптимальное решение.

Расскажем о технологиях ИНСОФТ, продемонстрируем реализованные проекты, интерфейсы и функциональные возможности продуктов.
